铝箔膜电晕机 铝箔膜印前电晕处理设备 输送带电晕处理器

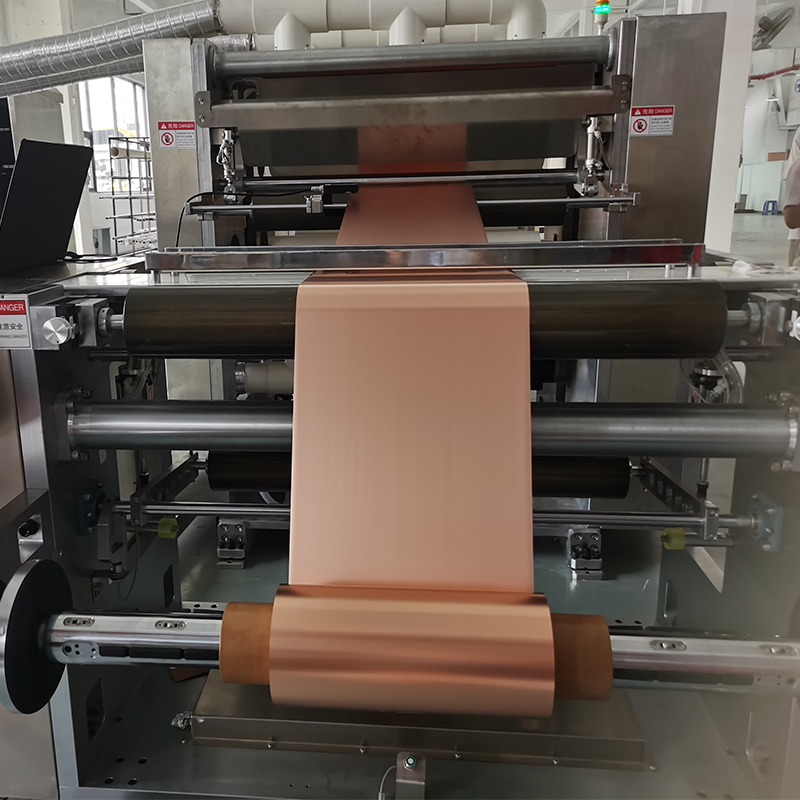

铝箔电晕机

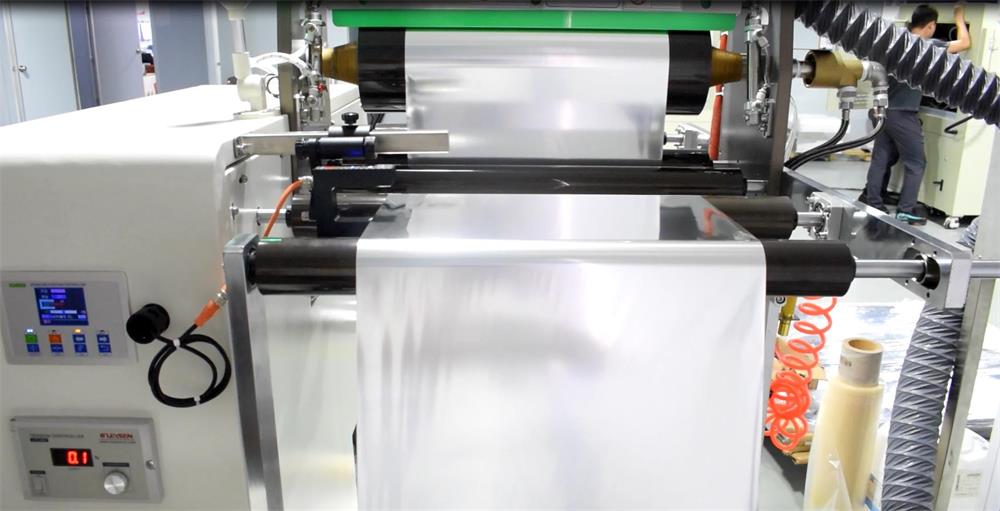

6um铝箔电晕处理

铝箔电晕处理视频》》》

大多数塑料薄膜(如聚烃薄膜)属非极性聚合物,表面张力较低,一般在29-30mN/m,从事论上讲,若某物体的表面张力低于33mN/m,目前已知的油墨与粘合剂都无法在上面附着牢固,因此要对其表面进行电晕法处理。其处理原理是在处理设备上施加高频、高压电,使其产生高频、高压放电,产生细小密集的紫蓝色火花。

空气电离子后产生的各种离子在强电场的作用下,加速并冲击处理装置内的塑料薄膜。这些离子粒子能量一般在几电子伏特到,与塑料分子的化学键断裂而降解,增加表面粗糙度和表面积。放电时还会产生大量的臭氧,臭氧是一种强氧化剂,能使塑料分子氧化,产生羰基与过氧化物等极性较强的基团,从而提高了其表面能。

电晕处理的优点如下:处理材料的范围广,可用于聚乙烯,聚丙烯、聚氯乙烯、聚酰胺、聚酯、聚碳酸酯氟类塑料,以及各种相应的共聚物;处理时间短,速度快,

可在生产线上进行处理;操作简单,易于控制;电晕处理只涉及塑料表面极浅的范围,一般只有纳米数量级,基本不影响塑料的机械性能:无废液排入,基本不污染环境。

电晕处理广泛用于薄膜印刷、涂布和复合前的表面处理,以及厚度小于0.6mm片材的表面处理。薄膜的处理程度直接影响后加工的质量,必须严格加以控制。

若处理程度不够,薄膜的表面润湿性没有明显改善,会出现油墨的附着力差等问题。反之,若处理程度过头,会出现薄膜表层老化,光泽变差,表面分子交联过多,热封性变差,薄膜易粘连(特别是在夏季高温天),出现分切困难,使用时难以分开等问题。总之,在满足后加工要求前提下,应防止处理过度。

铝箔电晕处理的一些常见应用场景

新能源锂电池铝箔

数据显示,以电晕铝箔作为集流体制成的电池在电池正常使用的SOC(90%~20%)区间内,电池的直流内阻较正常电池偏小,且在此区间内电池直流内阻的增幅较小,即采用电晕铝箔作为集流体,极片与集流体之间的界面阻抗增幅较小,极片与集流体之间的粘附能力会较正常极片强。对铝箔进行电晕处理可以提高活性物质与铝箔间的粘附力,降低电池的接触电阻,从而可以提高电池的循环寿命和倍率充放电性能。

油墨印刷铝箔

达因值越高,表面能量越多,因此表面也就越容易接受油墨。如果表面达因值过低,油墨就无法干透并会剥落。经过电晕处理的铝箔表面达因值可达到48-60dyn/cm,对铝箔成品后续的油墨上印提供极大帮助。

电晕处理检测方法

实际操作上常用临界表面张力测试法来进行检测。

不同的薄膜印刷、复合所需的临界张力。处理效果会随时间延长呈指数规律消退,消退速度与存放环境湿度、原料牌号与薄膜厚度等因素有关。存放环境温度越高,消退速度越快,并且越彻底。例如在200C以下环境温度中存放,聚乙烯薄膜的临界表面弓长力在38-4ZmN/m,到36度以上,不管原薄膜处理程度有多深,3天时间后,将将会退到38mN/m以下。处理完后,最好在3天内用完,否则印刷或复合效果会明显下降。

铝箔电晕机

处理效果的检测方法:

临界表面张力法检测:将乙二醇乙醚(表面张力30mN/m)和甲酰胺(表面张力57mN/m)混合,就可得到表面张力30-57mN/m的一系列测试液。预先仨计出薄膜的表面张力值,然后在其表面涂布相同张力值的测试液,每次的涂布面积约40X±5mm2,涂布要在0.5S内完成。

如果涂布的液膜保持Zs以上不破裂时,再用表面张力高的测试液测试;如果液膜在2s内破裂成许多小液滴,则改用表面张力小于36mN/m,说明处理质量不好,需重新处理。胶带粘揭法:用胶粘带粘贴在印刷过的薄膜上,用手指将其压平,使之与薄膜紧密贴合,将薄膜慢慢揭起,观看印墨被胶粘带粘起的情况。如果印墨的剥离率小于1%,可认为处理质量好;印墨的剥离率在1~10%之间。
