现在摄像头广泛的应用于各种电子产品中,像手机、电脑、汽车等电子产品都离不开摄像头。电子产品的快速发展,带动整个摄像头产业的快速发展。现在电子摄像头不仅仅是拍摄图像视频这么简单,而且可以实时视频语音通话记录、远程同步会议等等,这些都对摄像头大小尺寸和拍摄的能力都提出了更高的要求。

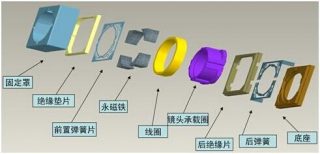

以典型的手机摄像头为例,包括5个部分,图像传感器Sensor(将光信号转换为电信号)、Lens、音圈马达、相机模组和红外滤光片。摄像头的产业链主要可以分为镜头、音圈马达、红外滤光片、CMOS传感器、图像处理器和模组封装几个部分,行业技术门槛较高,行业集中度很高。
1.电路板,所述电路板上具有电路和电子元件;
2.封装体,包裹所述电子元件,所述封装体内设空腔;
3.感光芯片,与所述电路电性连接,所述感光芯片的边缘部分被所述封装体包裹,所述感光芯片的中间部分置于所述空腔内;
4.透镜,固定连接在所述封装体的顶面上;
5.滤光片,与所述透镜直接连接,设置在所述空腔上方且与所述感光芯片正对。
以上的这些材料在组装加工前都需要进行清洗处理。

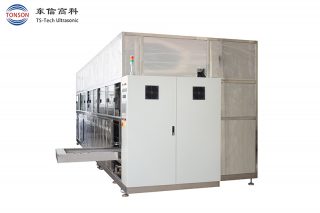

手机摄像头模组支架清洗通常会用到两种清洗工艺,超声波清洗和等离子清洗。超声波清洗用的是水基清洗工艺。
水基型清洗液适用于超声波清洗,还可以用于喷淋清洗工艺。专用于清洗PCBA线路板上的助焊剂、锡膏残留物及其对油污、手印、金属氧化层、静电粒子和灰尘等Particle都有非常好的去除能力。配合漂洗和干燥,在用于摄像头模组、指纹模组等具备高精密、组装有microBGAs、Flip-Chips等高新元器件的高洁净清洗中,具备十分理想的效果。
等离子清洗主要是去除手机支架上面的有机物,活化材料表面,提高亲水性和黏附性能,防止溢胶
另外还有W/B前清洗,主要是去除有机物,提高W/B结合力,确保打线可靠性。
这台低温真空等离子清洗机专门为模组订制,用于产品Die bonding及Wire bonding前清洗、IR清洗、Hold bonding前清洗等。
主要特点:防静电托架设计,有效避免静电对产品的影响;托架与腔体的摩擦阻力小,有效控制使用时微尘的产生,减少微尘对产品的影响;托架限位设计,防止操作员误操作将托架抽出,造成产品洒落。托架采用铝条组合结构,方便产品取放且不会造成产品脱落。
参数配置:
设备名称:射频低温真空等离子清洗机
机台重量:约300KG
额定功率:3KW
机台供电:AC-380V/三相五线式
整机规格:850mm(W)×960mm(D)×1720mm(H)(可定制)
真空室规格:400mm(W)×400mm(D)×400mm(H)(可定制)
电极板规格:380mm(W)×320mm(D),7层电极板,6层处理空间,可任意组合
单层处理最大面积:340mm(W)×305mm(D)(可定制)
载物托架:专利防静电托架,可根据产品特点定制
产能:根据产品规格而定
处理时间:工艺不同,处理时间不同
等离子发生器功率:射频13.56MH z,0-500W可调
真空泵系统:机械油式旋片真空泵
真空测定系统:皮拉尼式真空计
工作真空度:20-60Pa
真空泵极限压力:4.0×10-1Pa
抽真空时间:≤50S
破真空时间:20-40S
供气方式:电磁阀式
流量计调节范围:0-300Sccm(毫升/分钟)
输入气压监测系统:2路气压减压表,2路气体质量流量计
操作方式:人工取放工件,一键启动自动控制
